Ydych chi'n gwybod rôl a nodweddion brwsh carbon ar gyfer modur DC?

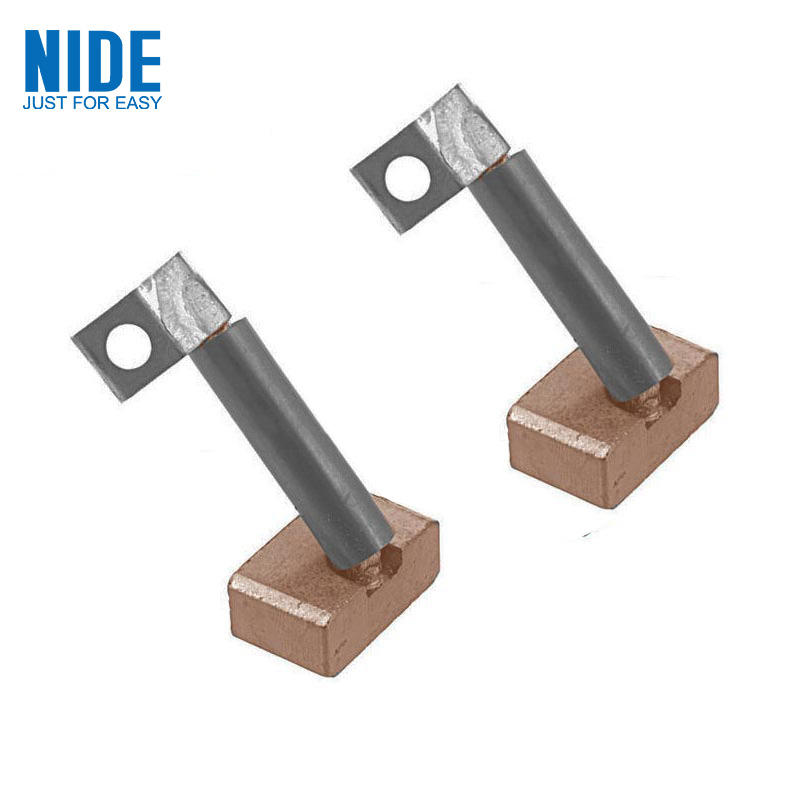

Mewn moduron DC, mae brwsys carbon (a elwir hefyd yn frwsys) yn gydrannau dargludol allweddol ac mae ganddynt gyfrifoldebau pwysig. Beth yw nodweddion a swyddogaethau craiddBrwsh carbon ar gyfer modur dc?

Undod dargludedd a gwrthiant gwisgo:Brwsh carbon ar gyfer modur dcfel arfer yn cael ei wneud o gyfansoddion graffit neu graffit wedi'u cymysgu â phowdr metel (fel copr). Mae graffit yn darparu iraid allweddol a chyfernod ffrithiant isel i sicrhau gwisgo y gellir ei reoli pan fydd mewn cysylltiad â'r cymudwr cylchdroi; tra bod y cydrannau metel ychwanegol (fel powdr copr) yn gwella'r dargludedd yn sylweddol i ddiwallu anghenion trosglwyddiad cerrynt mawr. Mae'r cyfuniad hwn o ddeunyddiau yn ei alluogi i wrthsefyll gwisgo mecanyddol parhaus wrth gynnal cerrynt.

Cyswllt elastig hyblyg: Nid yw'r brwsh carbon yn sefydlog yn anhyblyg, ond mae'n cael ei wasgu'n ysgafn ac yn barhaus yn erbyn wyneb y cymudwr gan wanwyn pwysau cyson. Mae'r mecanwaith cyswllt elastig hwn yn hanfodol, gan ei fod yn sicrhau, hyd yn oed pan fydd y cymudwr yn afreolaidd oherwydd cylchdroi neu guro bach, y gellir cynnal cysylltiad trydanol sefydlog, gwrthiant isel, gan leihau ymwrthedd cyswllt a gwreichion.

Lleoli Rhannau Gwisgo: Mae brwsys carbon yn nwyddau traul oherwydd ffrithiant parhaus gyda'r cymudwr cylchdroi cyflym. Effeithir ar eu bywyd gwasanaeth gan ffactorau fel ansawdd materol, cerrynt gweithio, cyflymder modur, cymudo, yr amgylchedd (megis llwch, lleithder, tymheredd) a phwysedd y gwanwyn. Dylai'r dyluniad fod yn hawdd ei wirio a'i ddisodli.

Y bont trosglwyddo pŵer yw swyddogaeth fwyaf sylfaenolBrwsh carbon ar gyfer modur dc. Mewn modur DC, mae angen i'r troelliad armature cylchdroi (rotor) gael cerrynt o ffynhonnell pŵer statig allanol i gynhyrchu maes magnetig a torque. Fel cydran llonydd, mae'r brwsh carbon wedi'i gysylltu â llinell bŵer sefydlog ar un pen ac yn llithro mewn cysylltiad â'r segment cymudwr wedi'i osod ar siafft y rotor yn y pen arall, gan drosglwyddo pŵer y cyflenwad pŵer DC allanol yn barhaus ac yn ddibynadwy i wynt y rotor cylchdroi, gan ddarparu mewnbwn ynni ar gyfer y modd modur (neu fod modur yn gweithredu), neu fod yn modur

Cyswllt allweddol wrth gyflawni cywiriad mecanyddol (cymudo): Er mwyn i fodur DC gylchdroi yn barhaus, rhaid newid cyfeiriad y cerrynt yn y troelliad rotor o bryd i'w gilydd (cymudo) ar hyn o bryd mae'n mynd trwy linell niwtral y polyn magnetig. Mae'r segmentau cymudwyr yn cylchdroi gyda'r rotor, ac mae gwahanol segmentau'n cysylltu â'r brwsys carbon sefydlog yn eu tro, ac yn newid y gylched weindio rotor yn awtomatig sy'n gysylltiedig â'r cyflenwad pŵer (neu'r llwyth) mewn cydgysylltiad â lleoliad y brwsys. Mae'r brwsh carbon yn sylweddoli'n gorfforol newid cyfeiriad y cerrynt yn y troelliad cylchdroi trwy gyswllt a gwahanu trefnus â gwahanol segmentau o'r cymudwr, hynny yw, y broses cywiro mecanyddol ". Dyma'r sylfaen ar gyfer gweithrediad parhaus y modur DC.

Cynnal cysylltiad trydanol sefydlog: Cynnal cysylltiad agos â'r cymudwr trwy bwysau'r gwanwyn, a chynnal llwybr cysylltiad trydanol gwrthiant isel, colled isel hyd yn oed yn achos dirgryniad neu ecsentrigrwydd bach, gan sicrhau effeithlonrwydd trosglwyddo ynni.

Deillio gwreichion cymudo: Ar hyn o bryd y cymudo cyfredol, oherwydd bodolaeth anwythiad coil, mae'n anochel y cynhyrchir gwreichion bach (gwreichion cymudo). Mae gan frwsys carbon wedi'u cynllunio'n dda allu diffodd arc penodol (mae gan graffit ei hun rôl benodol hefyd), ac maent yn helpu i ryddhau'r rhan hon o egni trwy lwybr dargludiad da, gan leihau difrod gwreichion i'r cymudwr a dirwyn

inswleiddio.

Mae brwsh carbon ar gyfer modur DC yn bont ddargludol anhepgor rhwng y gylched llonydd a'r gylched gylchdroi yn y modur DC. Mae'n gyfrifol am drosglwyddo egni trydanol yn effeithlon ac mae hefyd yn ysgutor corfforol swyddogaeth graidd newid cyfeiriad y cerrynt rotor yn awtomatig (cymudo). Mae ei gyfansoddiad deunydd arbennig (dargludol + yn gwrthsefyll gwisgo) a'i ddull crimpio elastig yn sicrhau gweithrediad cymharol sefydlog a dibynadwy mewn amgylcheddau ffrithiant llym llym. Fodd bynnag, yn union oherwydd y ffrithiant parhaus hwn ei fod yn dod yn rhan gwisgo allweddol sy'n gofyn am gynnal a chadw ac amnewid rheolaidd, sy'n cael effaith uniongyrchol ar berfformiad a bywyd y modur. Mae archwilio ac ailosod brwsys carbon yn rheolaidd sy'n cael eu gwisgo i'r terfyn yn rhan bwysig o gynnal gweithrediad arferol y modur DC.
