Beth Sy'n Cadw'n Gyfredol Rhag Gollwng Trwy'ch Dirwyniadau Modur?

Y tu mewn i bob modur trydan, mae dirwyniadau copr yn cario cerrynt. Maent yn eistedd y tu mewn i slotiau dur. Mae dur yn dargludo trydan. Mae copr yn dargludo trydan. Os ydynt yn cyffwrdd, mae cerrynt yn gollwng. Y siorts modur. Perfformiad yn disgyn. Yn y pen draw, mae'r modur yn methu.

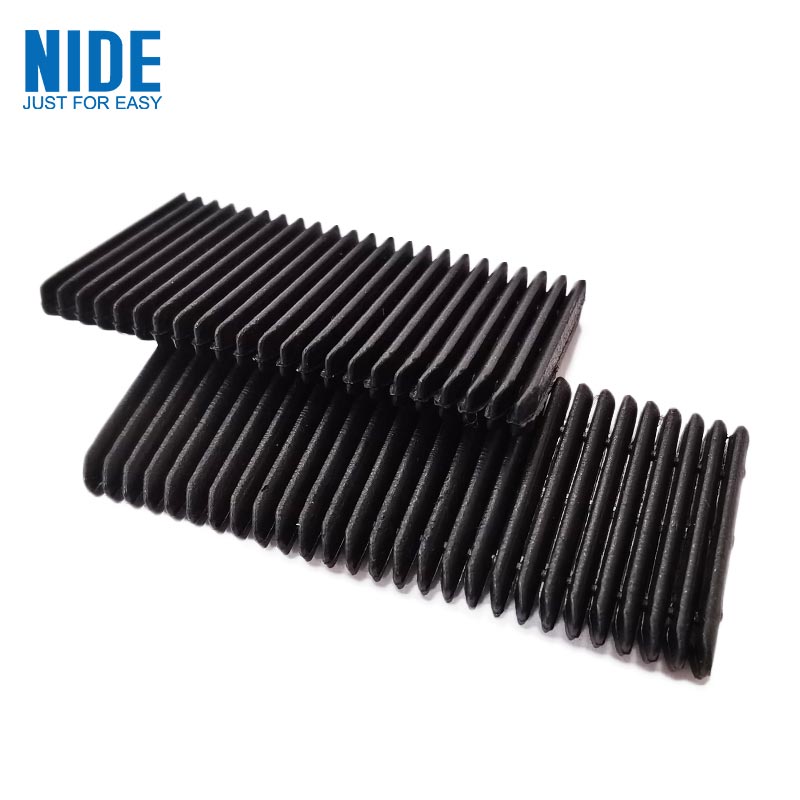

Yr unig beth sy'n sefyll rhwng y copr a'r dur yw dalen denau o ddeunydd o'r enwpapur inswleiddio trydanol.

Nid yw'n edrych fel llawer. Ffracsiwn o milimedr o drwch. Torrwch yn siapiau manwl gywir. Llithro i mewn i'r slot cyn i'r dirwyniadau fynd i mewn. Ond hebddo, nid yw'r modur yn gweithio.

Yr hyn y mae Papur Inswleiddio yn ei Wneud Mewn gwirionedd

Mae'r craidd stator wedi'i wneud o laminiadau dur wedi'u pentyrru. Mae'r slotiau yn cael eu pwnio i mewn iddynt. Mae'r peiriannydd yn mewnosod darn o bapur inswleiddio ym mhob slot, wedi'i blygu i leinio'r waliau. Yna mae'r dirwyniadau'n mynd i mewn. Yna mae'r lletem slot yn cau'r agoriad.

Mae gan y papur dair swydd. Yn gyntaf, inswleiddio trydanol - atal cerrynt rhag neidio o'r copr i'r dur. Yn ail, amddiffyniad mecanyddol - clustogwch y dirwyniadau yn erbyn ymylon caled y laminiadau dur. Yn drydydd, rheolaeth thermol - mae rhai graddau yn helpu i ddargludo gwres i ffwrdd o'r dirwyn i ben.

Os bydd y papur yn methu yn unrhyw un o'r rhain, mae'r modur yn methu.

Y Teuluoedd Materol

Nid yw pob papur inswleiddio yr un peth. Mae angen gwahanol ddeunyddiau ar wahanol moduron. Mae'r dewis yn dibynnu ar dymheredd, foltedd, straen mecanyddol, a chost.

Mae'r tabl isod yn dangos y mathau mwyaf cyffredin a ddefnyddir mewn gweithgynhyrchu moduron heddiw.

DMD yw'r ceffyl gwaith. Mae'n cwmpasu'r rhan fwyaf o moduron safonol am gost resymol. Mae NMN yn ychwanegu caledwch mecanyddol. Mae NHN yn ychwanegu ymwrthedd gwres. Mae papur Aramid yn ychwanegu'r ddau ynghyd â chryfder dielectrig uwch. Mae ffilm polyimide ar gyfer mannau tynn.

Deall Dosbarthiadau Tymheredd

Mae gradd tymheredd ar bob deunydd inswleiddio. Nid marchnata yw hyn. Mae'n derfyn profedig.

Mae dewis y dosbarth anghywir yn gamgymeriad cyffredin. Os yw'r modur yn rhedeg ar 140 ° C yn barhaus, bydd Dosbarth B (130 ° C) yn methu. Dosbarth F (155 ° C) yw'r dewis diogel lleiaf.

Ond nodwch: mae'r sgôr tymheredd yn berthnasol i weithrediad parhaus. Gall tymheredd brig fod yn uwch. Mae peirianwyr da yn ychwanegu ymyl. Dylai modur sy'n rhedeg ar 140 ° C yn barhaus gael inswleiddiad Dosbarth H, nid Dosbarth F yn unig.

Paramedrau Allweddol: Beth mae'r Daflen Fanyleb yn ei olygu mewn gwirionedd

Prydgwerthuso papur inswleiddio, mae nifer o baramedrau technegol yn bwysig. Dyma beth maen nhw'n ei olygu.

Trwch.Wedi'i fesur mewn milimetrau. Amrediad nodweddiadol yw 0.15mm i 0.40mm ar gyfer leinin slot. Mae papur mwy trwchus yn darparu cryfder dielectrig uwch a gwell amddiffyniad mecanyddol. Mae papur teneuach yn gadael mwy o le i gopr, gan gynyddu dwysedd pŵer modur. Barn beirianyddol yw'r cyfaddawd.

Nerth dielectrig.Wedi'i fesur mewn cilofoltiau fesul milimetr. Mae hyn yn dweud wrthych faint o foltedd y gall y papur ei rwystro cyn torri i lawr. Gwerth nodweddiadol ar gyfer DMD yw 5-8 kV ar gyfer dalen 0.2mm. Mae uwch yn well, ond mae'r gofyniad gwirioneddol yn dibynnu ar foltedd modur. Ar gyfer modur EV 400V, mae 3-5 kV yn ddigonol. Ar gyfer systemau 800V, mae 6-8 kV yn fwy diogel.

Cryfder tynnol.Wedi'i fesur mewn Newtonau fesul lled 15mm. Mae hyn yn dweud wrthych faint o rym tynnu y gall y papur ei gymryd cyn rhwygo. Pwysig oherwydd bod y papur yn cael ei blygu a'i fewnosod gan beiriant. Dagrau papur gwan yn ystod y gwasanaeth. Amser segur yn dilyn.

Elongation ar egwyl.Canran yr ymestyniad cyn rhwygo. Mae papur sy'n ymestyn 10-15% yn fwy maddau wrth blygu. Mae papur brau yn cracio ar gorneli miniog.

Ymwrthedd rhwyg ymyl.Wedi'i fesur mewn Newtonau. Papur yn cael ei blygu. Mae plygiadau yn creu pwyntiau straen. Os yw ymwrthedd rhwyg ymyl yn isel, mae'r papur yn hollti ar y llinell blygu wrth ei fewnosod.

Mae cyflenwr da yn darparu'r niferoedd hyn ar y dystysgrif deunydd. Mae cyflenwr gwael yn dweud "mae'n cwrdd â safonau'r diwydiant" heb roi gwerthoedd prawf gwirioneddol.

Pam Mae Moduron EV yn Wahanol

Mae moduron cerbydau trydan wedi newid y farchnad papur inswleiddio. Mae'r gofynion yn llymach.

Tymheredd uwch.Mae moduron EV yn rhedeg yn boethach na moduron diwydiannol. Mae oeri hylif yn helpu, ond mae mannau poeth yn dal i gyrraedd 160-180 ° C. Mae deunyddiau Dosbarth H (180 ° C) yn safonol. Mae rhai gweithgynhyrchwyr yn symud i Ddosbarth C (220 ° C) ar gyfer dyluniadau cenhedlaeth nesaf.

Foltedd uwch.Roedd moduron EV cynnar yn rhedeg ar 300-400V. Mae systemau mwy newydd yn rhedeg ar 800V. Bydd systemau dod yn rhedeg ar 1200V neu uwch. Mae gofynion cryfder dielectrig wedi dyblu. Efallai na fydd papur a weithiodd ar gyfer 400V yn ddiogel ar gyfer 800V.

Amlygiad olew.Mae llawer o foduron EV yn defnyddio olew ar gyfer oeri ac iro. Mae'r papur inswleiddio yn eistedd yn yr olew hwnnw. Mae rhai deunyddiau'n chwyddo neu'n diraddio mewn olew. Mae papurau sy'n seiliedig ar bolyimide yn perfformio'n dda. Gall fod cyfyngiadau i bapurau sy'n seiliedig ar bolyester. Gofynnwch am ddata prawf cydnawsedd olew.

Awtomatiaeth.Mae llinellau cynhyrchu modur EV yn rhedeg ar gyflymder uchel. Mae papur yn cael ei fwydo o roliau, ei dorri, ei blygu, a'i fewnosod yn awtomatig. Mae cysondeb deunydd yn bwysig. Gall amrywiad trwch o ±0.01mm jamio mewnosodwr awtomataidd.

Tair Problem Go Iawn Sy'n Digwydd ar Linellau Cynhyrchu

Mae priodweddau deunydd damcaniaethol yn un peth. Beth arall sy'n mynd o'i le ar lawr y ffatri mewn gwirionedd.

Problem un: dagrau papur yn ystod plygu.Mae'r peiriant yn plygu'r papur i siâp U i leinio'r slot. Os oes gan y papur gryfder rhwyg ymyl isel, mae'n hollti ar y llinell blygu. Mae'r llinell yn stopio. Mae gweithredwr yn clirio'r jam. Cynhyrchu yn ailddechrau. Mae hyn yn digwydd ddwsinau o weithiau fesul shifft gyda deunydd gwael.

Problem dau: mae dimensiynau papur yn newid gyda lleithder.Mae papur Aramid yn amsugno lleithder o'r aer. Mewn lleithder uchel, mae'n ehangu. Mewn lleithder isel, mae'n crebachu. Mae'r peiriant wedi'i galibro ar gyfer un maint. Pan fydd y papur yn newid maint, mae'r siâp plygu yn newid. Mae'r mewnosodiad yn methu. Mae cyflenwyr da yn cludo papur mewn pecynnau atal lleithder. Mae ffatrïoedd da yn ei storio mewn ystafelloedd a reolir gan yr hinsawdd.

Problem tri: halogiad gludiog.Mae gan rai papur inswleiddio haen gludiog sy'n cael ei actifadu gan wres ar un ochr. Ar ôl ei fewnosod, mae gwres yn bondio'r papur i'r waliau slot. Os yw'r glud yn diferu allan wrth ei storio neu ei drosglwyddo, mae'n glynu wrth ganllawiau peiriannau. Llwch yn casglu. Aliniad yn drifftio. Yr ateb yw gweithgynhyrchu glân a leinin rhyddhau cywir.

Sut i Nodi Papur Inswleiddio yn Gywir

Dyma enghraifft o fanyleb wirioneddol ar gyfer gyriant tyniant modur EV.

Anfonwch hwn at dri chyflenwr. Cymharwch yr adroddiadau prawf a ddarperir ganddynt. Gofynnwch am amrywiad - swp i swp, rholio i rolio. Y cyflenwr sy'n ateb gyda data yw'r un i ymddiried ynddo.

Chwe Chwestiwn y mae Prynwyr yn eu Gofyn

A allaf ddefnyddio'r un papur inswleiddio ar gyfer fy holl foduron?
Ddim fel arfer. Mae moduron gwahanol yn rhedeg ar dymheredd a foltedd gwahanol. Mae safoni ar un deunydd yn symleiddio rhestr eiddo ond yn eich gorfodi i ddefnyddio deunydd gradd uwch nag sy'n angenrheidiol ar gyfer rhai moduron, gan gynyddu'r gost. Neu rydych chi'n defnyddio deunydd gradd is a risg o fethiant. Gwell cymhwyso dau neu dri deunydd a'u paru â chymwysiadau.

Beth yw'r gwahaniaeth rhwng NMN a NHN?
Yr haen ganol. Mae NMN yn defnyddio ffilm polyester. Mae NHN yn defnyddio ffilm polyimide. Mae polyimide yn gwrthsefyll tymereddau uwch. Ar gyfer moduron sy'n rhedeg o dan 155 ° C, mae NMN yn iawn. Ar gyfer 155-180 ° C, dewiswch NHN. Mae'r gwahaniaeth cost yn gymedrol.

A yw papur mwy trwchus bob amser yn golygu gwell inswleiddio?
Ddim bob amser. Mae cryfder dielectrig yn cynyddu gyda thrwch, ond mae ffit mecanyddol yn dod yn anoddach. Mae papur trwchus yn cymryd lle y tu mewn i'r slot. Gallai'r gofod hwnnw fod wedi dal mwy o gopr. Mae dylunwyr moduron yn cyfnewid trwch inswleiddio yn erbyn llenwi copr. Mae papur teneuach yn caniatáu mwy o gopr, pŵer uwch, ond mae angen rheolaeth well ar brosesau.

Beth yw oes silff papur inswleiddio?
Yn dibynnu ar amodau storio. Mewn pecynnu gwreiddiol, mae papur aramid a reolir gan yr hinsawdd yn para blynyddoedd. Gall deunyddiau sy'n seiliedig ar polyester ddirywio'n gyflymach. Y prif risgiau yw amsugno lleithder a heneiddio gludiog. Os yw papur wedi'i storio am fwy na dwy flynedd, profwch sampl cyn ei ddefnyddio.

Sut ydw i'n gwybod a yw papur cyflenwr yn gyson?
Gofynnwch am ddata Cpk ar drwch. Mae Cpk o 1.33 neu uwch yn golygu bod y broses yn gallu. Gofynnwch hefyd am adroddiadau prawf swp-i-swp. Os na all cyflenwr gynhyrchu'r rhain, nid yw'n rheoli ei broses.

A ellir ailgylchu papur inswleiddio?
Mae'r rhan fwyaf yn thermoset neu thermoplastig perfformiad uchel. Mae ailgylchu yn anodd. Gellir atyrru rhai papurau aramid, ond nid yw'r broses ar gael yn eang. Mae ffocws y diwydiant ar leihau gwastraff wrth dorri a mewnosod, nid ar ailgylchu ôl-ddefnyddwyr.

Nodyn ar Gydnawsedd Gyda Lletemau Slot

Papur inswleiddioleinio'r waliau slot. Mae'r lletem slot yn cau'r agoriad. Rhaid iddynt weithio gyda'i gilydd.

Mae'r lletem yn pwyso yn erbyn y papur yn agoriad y slot. Os yw'r papur yn rhy feddal, bydd y lletem yn cloddio i mewn iddo. Os yw'r papur yn rhy frau, bydd yn cracio yn y man cyswllt lletem.

Ar gyfer moduron EV, mae llawer o beirianwyr yn paru papur aramid gyda lletemau aramid. Teulu o'r un deunydd, ehangiad thermol tebyg ac ymddygiad mecanyddol. Ar gyfer moduron cyffredinol, mae papur DMD gyda lletemau ffibr gwydr yn gyfuniad profedig.

Wrth archebu gan gyflenwr, nodwch y ddwy eitem gyda'i gilydd. Yna gall y cyflenwr gydweddu â'r systemau deunyddiau.
