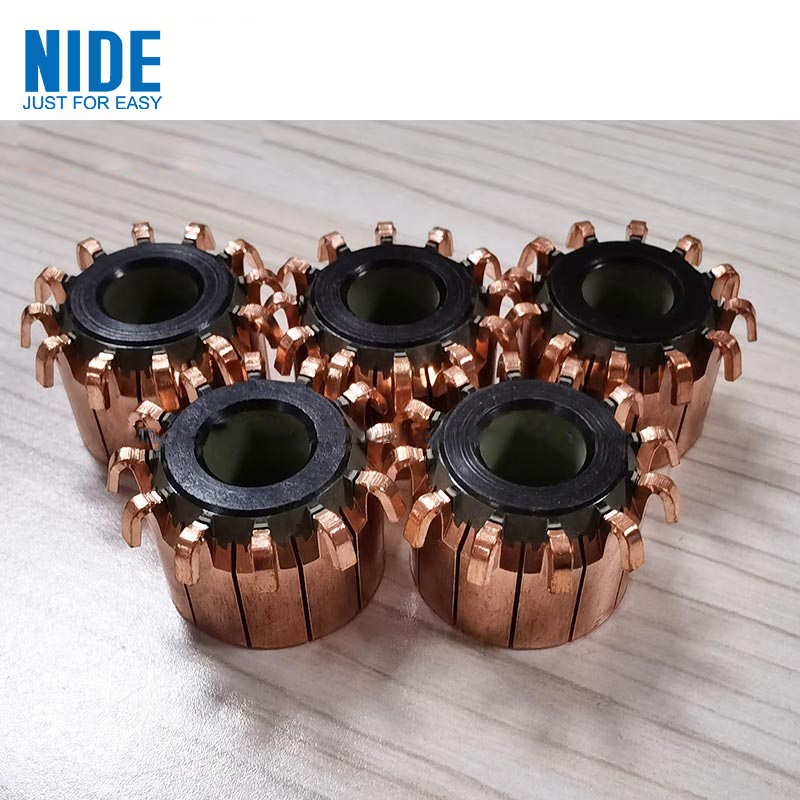

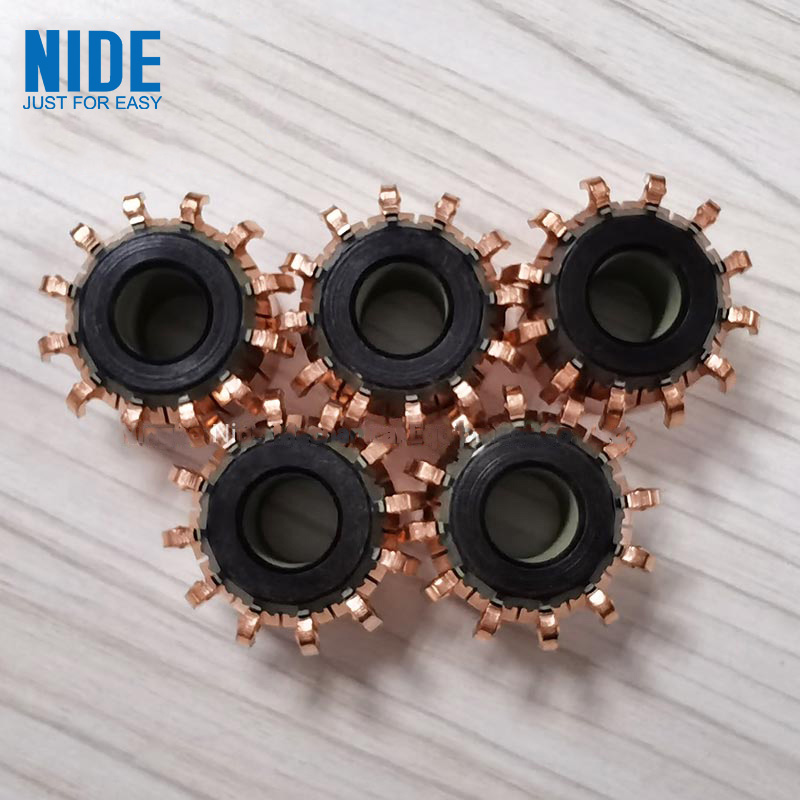

Mae Cymudwr Modur Sychwr Gwallt yn cynnwys corff llwydni wedi'i wasgu gan bowdr lite pobi. Darperir rhigol mica i'r corff llwydni. Mae'r cymudadur math bachyn yn cynnwys corff llwydni, darn cymudadur, modrwy atgyfnerthu a llawes fewnol. Bydd y corff llwydni yn newid Mae'r darn cyfeiriad, y fodrwy atgyfnerthu a'r llawes fewnol wedi'u cysylltu'n sefydlog.
Model Rhif. |
OD |
ID(mm) |
Cyfanswm uchder |
Hyd Segment |
Bachyn/Riser dia. |
Bar No. |
S-03086 |
28 |
φ11 |
17 |
14 |
28.7 |
24 |
S-03086A |
28 |
φ12 |
17 |
14 |
28.7 |
24 |
S-03087 |
31.5 |
φ11 |
24 |
21 |
32.5 |
28 |
S-03088 |
24.5 |
φ12 |
18 |
18 |
30.5 |
12 |
DZQD-RZ32-089 |
25.5 |
φ10 |
18 |
15.5 |
30.2 |
24 |
DZQD-RZ32-089A |
25.5 |
φ11 |
18 |
15.5 |
30.2 |
24 |
DZQB-RZ32-090 |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
DZQB-RZ32-090A |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
DZQD-RZ32-093 |
27.5 |
φ11 |
20.8 |
18 |
33 |
24 |
S-03094 |
23 |
φ9 |
14 |
12 |
24 |
24 |
S-03095 |
24.5 |
φ12 |
16.1 |
16.2 |
31.5 |
19 |
S-03097 |
22.5 |
φ9 |
17.5 |
17.2 |
30 |
12 |
S-03097A |
22.5 |
φ9.1 |
17.5 |
17.2 |
30 |
12 |
S-04098 |
28 |
φ10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098A |
28 |
φ10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098B |
28 |
φ9.5 |
19 |
18 |
33 |
24 |
S-04098C |
28 |
φ12 |
19 |
18 |
33.1 |
24 |
S-04099 |
37.5 |
φ13 |
30.5 |
24.8 |
42 |
32 |
Defnyddir Cymudyddion Modur Sychwr Gwallt mewn moduron DC, generaduron a moduron cyffredinol.
Sicrhewch fod y cerrynt yn weindiadau'r rotor bob amser yn llifo i'r un cyfeiriad.
Mewn modur, mae cymudadur yn gosod cerrynt trydan i'r dirwyniadau. Cynhyrchir torque cylchdroi cyson trwy wrthdroi'r cyfeiriad presennol yn y dirwyniadau cylchdroi bob hanner tro.
Mewn generadur, mae'r cymudadur yn gwrthdroi'r cyfeiriad cerrynt gyda phob tro yn gweithredu fel unionydd mecanyddol i drosi'r cerrynt eiledol o'r dirwyniadau i gerrynt uniongyrchol un cyfeiriad yn y gylched llwyth allanol.
Mae Cymudyddion Modur Sychwr Gwallt yn switsh trydanol cylchdro sy'n gwrthdroi cyfeiriad y cerrynt rhwng y rotor a'r gylched allanol o bryd i'w gilydd.
